Дискові гальма стали стандартом на більшості сучасних велосипедів — від міських до гірських. Вони ефективніші за обідні в будь-яку погоду, менше зношують обід і дають кращий контроль. Але навіть найдорожча система з часом втрачає налаштування: колодки зношуються, ротор отримує мікробиття, каліпер зміщується. Результат — тертя вхолосту, слабке гальмування або неприємний скрегіт.
Правильне налаштування повертає гальмам чіткість і безпеку. Ця стаття розбирає процес для механічних і гідравлічних систем, показує, як уникнути типових помилок і коли вже час віддати велосипед майстру. Усе побудовано на перевірених алгоритмах, які використовують у веломайстернях.
Головне правило одне: ніколи не ігноруйте навіть невелике тертя. Воно швидко перетворюється на нерівномірний знос колодок і ротора.
Як працюють дискові гальма і чому налаштування збивається
У дисковій системі гальмівний момент створюється не на обіді, а на роторі, який закріплений на втулці колеса. Каліпер (машинка) з колодками стискає цей диск. У механічних гальмах зусилля передає трос, у гідравлічних — гальмівна рідина.
З часом відбуваються кілька процесів. Колодки зношуються нерівномірно, особливо якщо каліпер спочатку був злегка зміщений. Ротор отримує мікродеформації від ударів, перегріву або неправильного транспортування. Болти кріплення каліпера можуть послабитися від вібрації. У механічних системах трос розтягується, а в гідравлічних з’являється повітря або змінюється в’язкість рідини.
Саме тому навіть новий велосипед через кілька сотень кілометрів часто починає «тертися». Це не брак, а нормальна поведінка системи, яка потребує періодичного втручання.
Інструменти та підготовка перед налаштуванням
Більшість операцій виконуються звичайним набором шестигранників. Мінімальний список:
- шестигранники 4, 5 і 6 мм;
- ключ Torx T25 (для багатьох сучасних роторів і каліперів);
- плоскогубці або кусачки для троса (механіка);
- ізопропіловий спирт 90 %+ і чиста ганчірка без ворсу;
- ліхтарик або білий аркуш паперу для підсвічування зазору;
- спеціальний ключ для вирівнювання ротора (або регульований ключ).
Перед початком поставте велосипед на підставку або переверніть його так, щоб колеса вільно оберталися. Переконайтеся, що вісь колеса повністю посаджена в дропаути і затягнута з потрібним моментом. Брудний або масляний ротор зводить нанівець будь-яке налаштування — спочатку ретельно знежирте його спиртом. Колодки також варто оглянути: якщо фрикційний шар тонший за 1–1,5 мм, їх краще замінити одразу.
Не торкайтеся робочої поверхні ротора і колодок руками. Навіть невелика кількість шкірного жиру викликає скрип і втрату ефективності.
Покрокове налаштування механічних дискових гальм

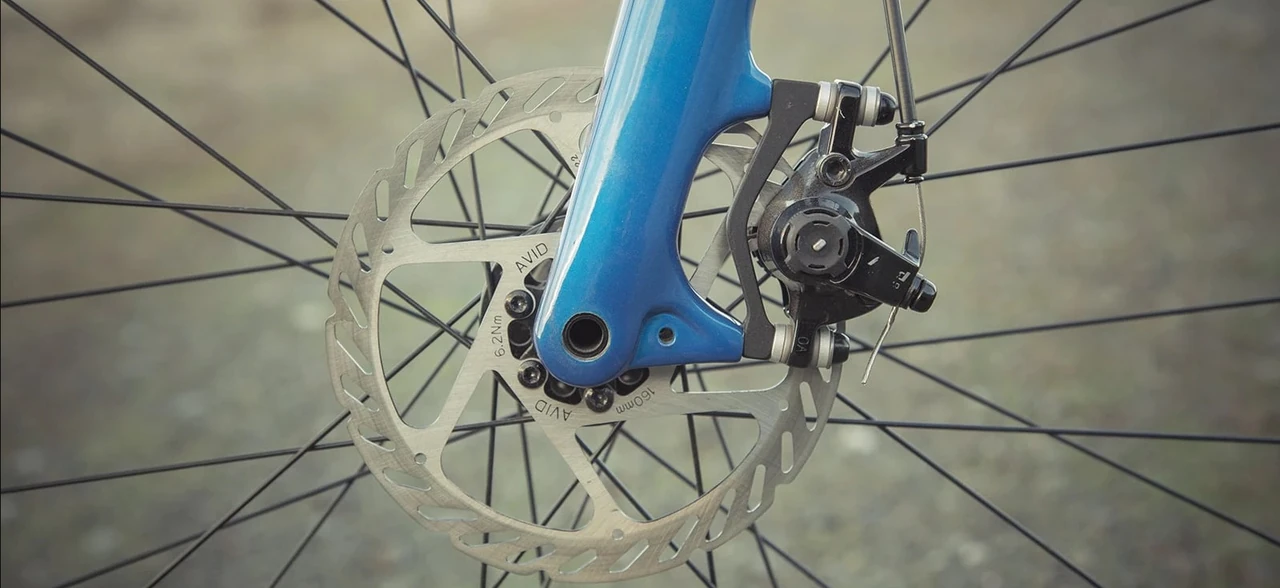

Механічні дискові гальма (Avid BB5/BB7, Shimano MT200/MT400 у кабельній версії та аналоги) мають одну рухому колодку (зовнішню) і одну нерухому (внутрішню). Алгоритм налаштування чіткий.
Спочатку повністю закрутіть барель-регулятори на ручці і на каліпері (якщо є) за годинниковою стрілкою. Послабте болт фіксації троса і відпустіть трос, щоб важіль каліпера повернувся у вільне положення.
Далі послабте два болти кріплення каліпера до адаптера або рами. Каліпер має вільно «плавати» з боку в бік. Натисніть гальмівну ручку до упору і, тримаючи її, затягніть болти кріплення. Це автоматично центрує каліпер відносно ротора. Відпустіть ручку і перевірте, чи немає тертя при обертанні колеса.
Тепер налаштуйте зазор. Більшість моделей мають регулятор внутрішньої колодки (часто під шестигранник або Torx). Підкрутіть його так, щоб колодка майже торкалася ротора, але не терла. Зовнішню колодку підведіть через натяг троса: витягніть трос плоскогубцями, зафіксуйте болтом і відрегулюйте барель-регулятором на ручці. Оптимальний хід ручки — коли колодки починають стискати ротор приблизно на половині ходу.
Після кожного кроку обертайте колесо і слухайте. Легке рівномірне тертя допустиме, сильне локальне — ні. Якщо після затягування болтів тертя з’явилося знову, послабте один болт, злегка змістіть каліпер у бік, де зазор більший, і знову затягніть.
Центрування гідравлічних дискових гальм
Гідравліка (Shimano, SRAM, Magura та більшість китайських систем) працює інакше. Колодки автоматично підводяться до ротора в міру зносу, тому «підтягувати» їх вручну не потрібно. Основна задача — точно відцентрувати каліпер.
Послабте болти кріплення каліпера. Натисніть гальмівну ручку кілька разів, щоб поршні вийшли і затиснули ротор. Утримуючи ручку, затягніть болти. Відпустіть ручку. Колодки мають відійти рівномірно з обох боків.
Якщо після цього залишається тертя, перевірте, чи ротор не викривлений. У багатьох випадках достатньо злегка посунути каліпер у бік, де зазор менший, і знову затягнути. Для точнішого центрування деякі механіки вставляють між колодкою і ротором тонкий папір або спеціальний пластиковий щуп, фіксують каліпер і потім прибирають щуп.
Важливо: ніколи не натискайте ручку, коли колесо зняте. Поршні можуть вийти надто далеко, і повернути їх буде складно без спеціального інструмента.
Як перевірити і вирівняти ротор
Биття ротора — одна з найчастіших причин постійного тертя. Перевірити його просто: підніміть колесо, обертайте і дивіться на зазор між ротором і колодками. Якщо зазор то з’являється, то зникає — ротор кривий.
Для вирівнювання використовують спеціальний ключ-вилку або звичайний регульований ключ. Знайдіть місце максимального відхилення, зафіксуйте його і обережно відігніть у протилежний бік. Робіть це маленькими кроками — перегин гірший за початкове биття. Після кожного виправлення перевіряйте обертання.
Сильно деформований ротор (більше 0,5–0,7 мм биття) краще замінити. Вирівнювання допомагає лише при невеликих відхиленнях.
Типові помилки під час налаштування
Найпоширеніша помилка — затягувати болти каліпера, не утримуючи ручку. Каліпер зміщується під час затягування і знову опиняється не по центру.
Друга — використання барель-регулятора як основного способу підведення колодок у механічних гальмах. Барель призначений лише для компенсації розтягування троса. Якщо ним постійно підтягувати, важіль каліпера може впертися в корпус і гальма взагалі перестануть працювати.
Третя — чищення ротора і колодок звичайними засобами або WD-40. Будь-яке мастило на гальмівних поверхнях — це гарантований скрип і втрата ефективності. Тільки чистий ізопропіловий спирт.
Четверта — ігнорування стану колодок. Занадто зношені колодки не тільки гірше гальмують, а й можуть пошкодити ротор металевою основою.
З практики майстерень видно, що більшість «невиліковних» тертя виникають саме через комбінацію кривого ротора і неправильно затягнутого каліпера. Спочатку вирівнюють ротор, потім уже центрують машинку.
Притирання колодок і фінальна перевірка
Після будь-якого налаштування або заміни колодок обов’язково проведіть притирання (bedding-in). Знайдіть рівну ділянку без руху, розженіться до 20–25 км/год і плавно, але впевнено загальмуйте майже до повної зупинки. Повторіть 15–20 разів, даючи колодкам трохи охолонути між циклами.
Під час притирання на поверхні ротора і колодок утворюється рівномірний шар фрикційного матеріалу. Без цього гальма можуть скрипіти і працювати м’яко.
Фінальна перевірка: оберніть колесо — не повинно бути постійного тертя. Натисніть ручку — гальмування має починатися чітко, без провалу. Ручка не повинна діставати до грипс. Проїдьте кілька метрів і перевірте, чи немає вібрації або сторонніх звуків.
Коли налаштування не допомагає — час до майстра
Якщо після всіх описаних дій тертя залишається, ручка провалюється або гальма сильно скриплять, причина глибша. У гідравліці це майже завжди повітря в системі або зношені манжети поршнів. У механіці — сильно розтягнутий або заіржавілий трос, пошкоджена сорочка.
Також варто звернутися до фахівця, якщо:
- ротор має глибокі борозенки або сильне биття, яке не виправляється;
- поршні каліпера рухаються нерівномірно;
- з’явилася теча гальмівної рідини;
- після заміни колодок гальма все одно працюють погано.
Прокачування гідравліки вимагає спеціального набору і правильної рідини (мінеральна або DOT — залежно від виробника). Помилка тут може вивести систему з ладу.
Регулярне налаштування дискових гальм — не складна, але відповідальна процедура. Раз на 500–800 км або після кожного сильного удару/перевезення в багажнику варто перевірити зазори. Це займає 15–20 хвилин і значно підвищує безпеку. Коли система працює чітко, ви відчуваєте велосипед інакше — впевненіше і спокійніше на будь-якій швидкості.
